FlexRay通信用扩展配件
OP-SB88

装在通信分析仪使用的扩展主板
对象机型： LE-8200A/LE-8200

概要

能够同时实时监听次世代的高速车载网络FlexRay的2个信道通信数据的协议扩展用配件。不需要进行复杂的参数设定即可进行监听，并能够仿真FlexRay的一个节点收发数据，搭载过滤同能以及大容量内存，在导入FlexRay系统进行时将大幅缩短分析时间。使用外部信号同时测试功能，还能够调查周边机器的动作以及通信数据的关联性。

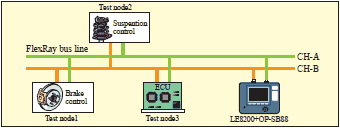

FlexRay测试展示例

特征

支持10Mbps、5Mbps、以及2.5Mbps的FlexRay通信

FlexRay支持标准通信速度10Mbps、5Mbps、2.5Mbps的监听和仿真。

只设置通信速度就能够监听FlexRay数据

支持无视FlexRay的约50个通信参数的设置，只选择通信速度就能够进行通信数据的观测。

非冷启动节点测试下有效的双重控制器规格

FlexRay通信必须的主冷启动节点和从冷启动节点由搭载在分析仪上的2个FlexRay控制器代替。
能够对不进行冷启动的非冷启动节点进行评测。

FlexRay收发器标准搭载 TJA1080

标准搭载NXP公司产的FlexRay收发器TJA1080。

监听功能

＜数据头表示＞

＜有效负荷表示＞

能够分别设置信道的接收过滤器

＜过滤器设定＞

能够过滤包括数据帧头、帧ID、各种指标位、循环计数器等条件的接收帧。

外部信号的同时测试

连接到分析仪外部输入端子的测试目标机器，能够在信号电压模拟值和数字值接收时观测记录。

＜模拟值表示＞

＜数字值表示＞

收集固定行表示

特定帧的任意数据(帧头、负荷)能够在指定表示行上覆盖表示，有助于分析FlexRay通信数据。

＜收集固定行设置＞

＜收集固定表示＞

事件计数表示

＜事件计数表示＞

根据信道表示接收帧数，数据触发一致件数，各误码发生数。使用触发功能，能够统计特定帧出现的次数。

触发功能

能够使用数据帧中包括的负荷、帧ID、各指标位、循环计数器等作为条件的数据触发，通信误码为条件的误码触发、外部输入为条件的外部输入触发。

＜触发设定一览＞

＜数据触发详细设定＞

应用例1

统计触发成立结果，在时间计数中表示各数据帧出现次数

应用例2

触发结果作为外部输出信号，输入到示波器观测对象数据帧的波形

＜连接示波器例＞

＜波形补足例＞

仿真功能

能够代替FlexRay节点工作的仿真功能，为了提供非冷节点测试环境，主机内置两个支持冷启动的节点。能够反复自动发送事先输入的负荷数据以及手动发送事件，能够满足在各开发阶段时要求的通信测试环境。

帧的自动发送功能

进行时间触发方式的媒体访问时，假定静态帧发送的功能。事前输入的帧数据固定发送。

＜自动发送帧一览＞

＜负荷设定画面＞

应用例1

指定循环计数器功能，循环计数器为偶数时发送帧。

应用例2

使用数据表格，根据循环计数器（0～63）发送任意负荷。

应用例3

使用扫频功能，负荷数据的一部分根据时间经过动态变化。

＜数据表格＞

＜扫频设置＞

帧的事件发送功能

事件驱动方式的媒体访问进行动态帧发送假定帧的发送功能。
使用向主机的按键输入，能够切换发送（动态帧的时候）帧以及负荷数据。每个帧能够切换最大16个负荷数据发送。

＜事件发送帧一览＞

＜负荷加载画面＞

按键实行FlexRay节点的发送

＜默认设置模拟功能画面＞

使用默认设置模拟功能，可以读取复杂的FlexRay节点参数，简单的模拟两个节点的发送状态。

文件保存功能

监听结果以及各种设定能够保存到CF卡（配件）中。
能够简单得进行包括FlexRay的50多个独自的参数，仿真设定等数据的读取。
有助于提高现场测试时的作业效率。

印刷功能

能够印刷监听结果以及仿真设定等数据。还能够以PC的文本文件格式保存到CF卡（配件）中。

监听结果印刷例

*=[LE-8200]======[2013-02-21 9:37:58]=*
* Model     : LE-8200                 *
* Version   : 1.04                    *
* Extension : OP-SB88                 *
* Serial No.: ********                *
* Start time: 2013-02-21 09:37:18     *
* Stop time : 2013-02-21 09:37:21     *
*-------------------------------------*
*  PROTOCOL : FlexRay                 *
*  BUS SPEED: 10M                     *
*=====================================*

----TM-----CH--ID-CYC-PRE-NUL-SYN-STA-LEN-TSS-ST-HCRC--FCRC-I1234
000.034.997 A         --SYMBOL             35                0000
000.034.997 B         --SYMBOL             35                0000
000.035.169 A    4  0  0   0   1   1    2   5  G  097 433549 0000
000.035.176 B    4  0  0   0   1   1    2   5  G  097 256F4C 0000
000.038.168 A    4  1  0   0   1   1    2   5  G  097 044901 0000
000.038.176 B    4  1  0   0   1   1    2   5  G  097 621304 0000
000.041.168 A    4  2  0   0   1   1    2   5  G  097 CDCDD9 0000
000.041.175 B    4  2  0   0   1   1    2   5  G  097 AB97DC 0000
000.044.168 A    4  3  0   0   1   1    2   5  G  097 8AB191 0000
000.044.175 B    4  3  0   0   1   1    2   5  G  097 ECEB94 0000
000.047.088 A    2  4  0   0   1   1    2   5  G  4A9 20543D 0000
000.047.095 B    2  4  0   0   1   1    2   5  G  4A9 460E38 0000
000.047.168 A    4  4  0   0   1   1    2   5  G  097 03A9A2 0000
000.047.175 B    4  4  0   0   1   1    2   5  G  097 65F3A7 0000
000.050.088 A    2  5  0   0   1   1    2   5  G  4A9 672875 0000
000.050.095 B    2  5  0   0   1   1    2   5  G  4A9 017270 0000
000.050.168 A    4  5  0   0   1   1    2   5  G  097 44D5EA 0000
000.050.175 B    4  5  0   0   1   1    2   5  G  097 228FEF 0000
000.053.088 A    2  6  0   0   1   1    2   5  G  4A9 AEACAD 0000
000.053.095 B    2  6  0   0   1   1    2   5  G  4A9 C8F6A8 0000
000.053.168 A    4  6  0   0   1   1    2   5  G  097 8D5132 0000
000.053.175 B    4  6  0   0   1   1    2   5  G  097 EB0B37 0000
000.053.408 A   10  6  1   1   0   0    2   5  G  7A7 7565D8 0000
000.053.415 B   10  6  1   1   0   0    2   5  G  7A7 133FDD 0000
000.053.807 A   20  6  0   1   0   0    2   5  G  46B 9C4A32 0000
000.053.815 B   20  6  0   1   0   0    2   5  G  46B FA1037 0000
000.054.207 A   30  6  0   1   0   0    2   5  G  3AC DC91A7 0000
000.054.215 B   30  6  0   1   0   0    2   5  G  3AC BACBA2 0000
000.056.087 A    2  7  0   0   1   1    2   5  G  4A9 E9D0E5 0000
000.056.095 B    2  7  0   0   1   1    2   5  G  4A9 8F8AE0 0000
000.056.167 A    4  7  0   0   1   1    2   5  G  097 CA2D7A 0000
000.056.175 B    4  7  0   0   1   1    2   5  G  097 AC777F 0000
000.056.407 A   10  7  1   1   0   0    2   5  G  7A7 321990 0000
000.056.415 B   10  7  1   1   0   0    2   5  G  7A7 544395 0000
000.056.807 A   20  7  0   1   0   0    2   5  G  46B 2A6B9E 0000
000.056.814 B   20  7  0   1   0   0    2   5  G  46B 4C319B 0000
000.057.207 A   30  7  0   1   0   0    2   5  G  3AC C68024 0000
000.057.214 B   30  7  0   1   0   0    2   5  G  3AC A0DA21 0000
000.058.187 A   60  7  0   1   0   0    4   5  G  563 3CAD9B 0000
000.058.198 B   60  7  0   1   0   0    4   5  G  563 52B8AE 0000
000.059.087 A    2  8  0   0   1   1    2   5  G  4A9 E1F100 0000
000.059.094 B    2  8  0   0   1   1    2   5  G  4A9 87AB05 0000
000.059.167 A    4  8  0   0   1   1    2   5  G  097 C20C9F 0000
000.059.174 B    4  8  0   0   1   1    2   5  G  097 A4569A 0000
000.059.407 A   10  8  1   1   0   0    2   5  G  7A7 3A3875 0000
000.059.414 B   10  8  1   1   0   0    2   5  G  7A7 5C6270 0000
000.059.807 A   20  8  0   1   0   0    2   5  G  46B 1C46D7 0000
000.059.814 B   20  8  0   1   0   0    2   5  G  46B 7A1CD2 0000
000.060.207 A   30  8  0   1   0   0    2   5  G  3AC 5078B5 0000
000.060.214 B   30  8  0   1   0   0    2   5  G  3AC 3622B0 0000
000.062.087 A    2  9  0   0   1   1    2   5  G  4A9 A68D48 0000
000.062.094 B    2  9  0   0   1   1    2   5  G  4A9 C0D74D 0000
000.062.167 A    4  9  0   0   1   1    2   5  G  097 8570D7 0000
000.062.174 B    4  9  0   0   1   1    2   5  G  097 E32AD2 0000
000.062.407 A   10  9  1   1   0   0    2   5  G  7A7 7D443D 0000
000.062.414 B   10  9  1   1   0   0    2   5  G  7A7 1B1E38 0000
000.062.807 A   20  9  0   1   0   0    2   5  G  46B 3C923B 0000
000.062.814 B   20  9  0   1   0   0    2   5  G  46B 5AC83E 0000
000.063.207 A   30  9  0   1   0   0    2   5  G  3AC 4A6936 0000
000.063.214 B   30  9  0   1   0   0    2   5  G  3AC 2C3333 0000
000.064.187 A   60  9  0   1   0   0    4   5  G  563 2B90EF 0000
000.064.198 B   60  9  0   1   0   0    4   5  G  563 4585DA 0000

FlexRay参数印刷例

*=[LE-8200]======[2013-02-21 9:39:23]=*
*  PROTOCOL : FlexRay                 *
*  BUS SPEED: 10M                     *
*  WUS      : On                      *
*  MTS ChA  : Off                     *
*  MTS ChB  : Off                     *
*  Sub node : On                      *
*  WUS      : On                      *
*=====================================*

#### Cluster parameters

 gColdstartAttempts                : 4
 gdActionPointOffset               : 10
 gdCASRxLowMax                     : 76
 gdDynamicSlotIdlePhase            : 0
 gdMinislot                        : 20
 gdMinislotActionPointOffset       : 10
 gdStaticSlot                      : 40
 gdSymbolWindow                    : 100
 gdTSSTransmitter                  : 6
 gdWakeupSymbolRxIdle              : 59
 gdWakeupSymbolRxLow               : 54
 gdWakeupSymbolRxWindow            : 301
 gdWakeupSymbolTxIdle              : 180
 gdWakeupSymbolTxLow               : 60
 gListenNoise                      : 2
 gMacroPerCycle                    : 3000
 gMaxWithoutClockCorrectionFatal   : 15
 gMaxWithoutClockCorrectionPassive : 15
 gNumberOfMinislots                : 24
 gNumberOfStaticSlots              : 48
 gOffsetCorrectionStart            : 2600
 gPayloadLengthStatic              : 2
 gSyncNodeMax                      : 15

#### Main node parameters

 pAllowHaltDueToClock    : False
 pAllowPassiveToActive   : 0
 pClusterDriftDamping    : 4
 pdAcceptedStartupRange  : 1875
 pDecodingCorrection     : 36
 pDelayCompensationChA   : 0
 pDelayCompensationChB   : 0
 pdListenTimeout         : 240722
 pdMaxDrift              : 361
 pExternOffsetCorrection : 0
 pExternRateCorrection   : 0
 pKeySlotId              : 4
 pKeySlotUsedForStartup  : True
 pKeySlotUsedForSync     : True
 pLatestTx               : 23
 pMacroInitialOffsetChA  : 11
 pMacroInitialOffsetChB  : 11
 pMicroInitialOffsetChA  : 4
 PMicroInitialOffsetChB  : 4
 pMicroPerCycle          : 120000
 pMirocPerMacroNom       : 40
 pOffsetCorrectionOut    : 1122
 pPayloadLengthDynMax    : 4
 pRateCorrectionOut      : 722
 pSingleSlotEnabled      : False
 pWakeupChannel          : Ch-A
 pWakeupPattern          : 4

#### Sub node parameters

 pKeySlotId              : 2

#### Auto send table

 ** No. 0 **
  Frame ID      : 10
  Channel       : Both
  Preamble      : 1
  Payload       : 0102 0304

 ** No. 1 **
  Frame ID      : 20
  Channel       : Both
  Preamble      : 0
  Sweep
   Endian       : Big
   Size         : 16 bit
   Position     : 0
   Initial      : +0
   Time1        : 1000
   Value1       : +1000
   Time2        : 2000
   Value2       : +3000
   Time3        : 6000
   Value3       : +0
  Payload       : 0000 0000

 ** No. 2 **
  Frame ID      : 30
  Channel       : Both
  Preamble      : 0
  Pattern       : 0

#### Event send table

 ** No. 0 **
  Frame ID      : 50
  Channel       : Both
  Preamble      : 0
  One shot send : On
  Payload (0)   : 0050 0000 0000 0000
  Payload (1)   : 0050 0001 0000 0000
  Payload (2)   : 0050 0002 0000 0000
  Payload (3)   : 0050 0003 0000 0000
  Payload (4)   : 0050 0004 0000 0000
  Payload (5)   : 0050 0005 0000 0000
  Payload (6)   : 0050 0006 0000 0000
  Payload (7)   : 0050 0007 0000 0000
  Payload (8)   : 0050 0008 0000 0000
  Payload (9)   : 0050 0009 0000 0000
  Payload (A)   : 0050 000A 0000 0000
  Payload (B)   : 0050 000B 0000 0000
  Payload (C)   : 0050 000C 0000 0000
  Payload (D)   : 0050 000D 0000 0000
  Payload (E)   : 0050 000E 0000 0000
  Payload (F)   : 0050 000F 0000 0000

 ** No. 1 **
  Frame ID      : 60
  Channel       : Both
  Preamble      : 0
  Cycle interval: 2
  Cycle base    : 1
  Payload (0)   : 0060 0000 0000 0000
  Payload (1)   : 0060 0001 0000 0000
  Payload (2)   : 0060 0002 0000 0000
  Payload (3)   : 0060 0003 0000 0000
  Payload (4)   : 0060 0004 0000 0000
  Payload (5)   : 0060 0005 0000 0000
  Payload (6)   : 0060 0006 0000 0000
  Payload (7)   : 0060 0007 0000 0000
  Payload (8)   : 0060 0008 0000 0000
  Payload (9)   : 0060 0009 0000 0000
  Payload (A)   : 0060 000A 0000 0000
  Payload (B)   : 0060 000B 0000 0000
  Payload (C)   : 0060 000C 0000 0000
  Payload (D)   : 0060 000D 0000 0000
  Payload (E)   : 0060 000E 0000 0000
  Payload (F)   : 0060 000F 0000 0000

#### Pattern data table

 ** No. 0 **
  Cycle  0 : 0030 0000
  Cycle  1 : 0030 0001
  Cycle  2 : 0030 0002
  Cycle  3 : 0030 0003
  Cycle  4 : 0030 0004
  Cycle  5 : 0030 0005
  Cycle  6 : 0030 0006
  Cycle  7 : 0030 0007
  Cycle  8 : 0030 0008
  Cycle  9 : 0030 0009
  Cycle 10 : 0030 000A
  Cycle 11 : 0030 000B
  Cycle 12 : 0030 000C
  Cycle 13 : 0030 000D
  Cycle 14 : 0030 000E
  Cycle 15 : 0030 000F
  Cycle 16 : 0030 0010
  Cycle 17 : 0030 0011
  Cycle 18 : 0030 0012
  Cycle 19 : 0030 0013
  Cycle 20 : 0030 0014
  Cycle 21 : 0030 0015
  Cycle 22 : 0030 0016
  Cycle 23 : 0030 0017
  Cycle 24 : 0030 0018
  Cycle 25 : 0030 0019
  Cycle 26 : 0030 001A
  Cycle 27 : 0030 001B
  Cycle 28 : 0030 001C
  Cycle 29 : 0030 001D
  Cycle 30 : 0030 001E
  Cycle 31 : 0030 001F
  Cycle 32 : 0030 0020
  Cycle 33 : 0030 0021
  Cycle 34 : 0030 0022
  Cycle 35 : 0030 0023
  Cycle 36 : 0030 0024
  Cycle 37 : 0030 0025
  Cycle 38 : 0030 0026
  Cycle 39 : 0030 0027
  Cycle 40 : 0030 0028
  Cycle 41 : 0030 0029
  Cycle 42 : 0030 002A
  Cycle 43 : 0030 002B
  Cycle 44 : 0030 002C
  Cycle 45 : 0030 002D
  Cycle 46 : 0030 002E
  Cycle 47 : 0030 002F
  Cycle 48 : 0030 0030
  Cycle 49 : 0030 0031
  Cycle 50 : 0030 0032
  Cycle 51 : 0030 0033
  Cycle 52 : 0030 0034
  Cycle 53 : 0030 0035
  Cycle 54 : 0030 0036
  Cycle 55 : 0030 0037
  Cycle 56 : 0030 0038
  Cycle 57 : 0030 0039
  Cycle 58 : 0030 003A
  Cycle 59 : 0030 003B
  Cycle 60 : 0030 003C
  Cycle 61 : 0030 003D
  Cycle 62 : 0030 003E
  Cycle 63 : 0030 003F

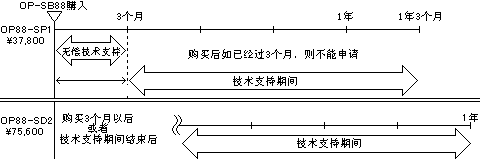

技术支持

为了更好的使用OP-SB88，我们设立了有偿技术支持。
申请有偿技术支持的用户

能够使用FAX以及Email进行OP-SB88的使用方法以及功能的提问。
能够升级OP-SB88的固件

技术支持制度的期间为

申请书下载

主要规格

测试接口	FlexRay V2.1A
收发器	能够从分析仪主机选择TJA1080 / RS-485（相当于SN65HVD3088E）
测试信道	A/B的2信道
通信速度	10Mbps、5Mbps、2.5Mbps　　A/B信道共通
监听功能	FlexRay数据使用帧单位记录、各种模式下表示可能测试对象：先头部/负荷（0～254字节）/结尾部、CAS符号
误码检测	头部CRC误码/帧CRC误码　　能够表示CRC的值
时间标记	9位、单位1ms/100μs/10μs/1μs下帧接收时记录表示从测试开始的帧接收时间/帧接收间隔时间
记录容量	最大100M字节（向分析仪主机捕获内存记录）能够2分割使用，能够作为固定缓冲或循环缓冲使用
自动保存功能	测试数据能够向CF自动保存通信日志文件。^*1
表示形式	帧表示、负荷表示、外部信号电压表示
过滤功能	记录表示条件一致的特定帧过滤条件：信道、指标的各比特、特定ID、指定循环计数器
触发功能	条件一致时自动停止测试（内存停止位之　可指定前/中/后）数据6组：指定信道、指标、ID、循环计数器的帧中指定负荷数据（最多16数据，能够指定通配符、位屏蔽）误码1组：头部CRC误码/帧CRC误码外部1组：外部触发输入信号的下降沿
仿真功能	能够发送事先输入的数据以及预设的数据进行测试能够发送启动帧／同步帧（能够指定2节点的帧）能够指定前同步指标、能够发送唤醒符号WUS
发送负荷	数据长：0～254字节指定可　　最多可事先输入784种类^*2
连续发送	信道、ID、循环计数器、负荷（指定数据的一部分作为条件自动扫描）、能够连续发送最大16组信道、ID、模式信息（在每个通信循环选择指定负荷的最大8种）数据
事件发送	信道、ID、循环计数器指定的最大16种帧中分别输入16种负荷，使用按键操作自由切换发送（能够指定连续/按键发送）
外部信号输入	使用帧接收时间测试外部信号4点（输入最大定格±25V）的逻辑和电压值（测试范围：±15V），在记录数据的同时在LCD/LED实时表示
外部触发输入输出	外部触发输入1点　外部触发输出1点　TTL电平
构成品	专用扩展主板, 固件CD ,线路状态表示卡B, DB9监听数据线 2条, 3线探针数据线 2条, 8线探针数据线

※1　：测试目标线路的通过量过高时，可能会发生向CF卡中的记录失误。

※2　：进行测试时能够使用的有效数据合计6144字节。

FlexRay通信用扩展配件 OP-SB88

概要

特征

支持10Mbps、5Mbps、以及2.5Mbps的FlexRay通信

只设置通信速度就能够监听FlexRay数据

非冷启动节点测试下有效的双重控制器规格

FlexRay收发器标准搭载 TJA1080

监听功能

能够分别设置信道的接收过滤器

外部信号的同时测试

收集固定行表示

事件计数表示

触发功能

应用例1

应用例2

仿真功能

帧的自动发送功能

应用例1

应用例2

应用例3

帧的事件发送功能

按键实行FlexRay节点的发送

文件保存功能

印刷功能

监听结果印刷例

FlexRay参数印刷例

技术支持

主要规格

FlexRay通信用扩展配件
OP-SB88
